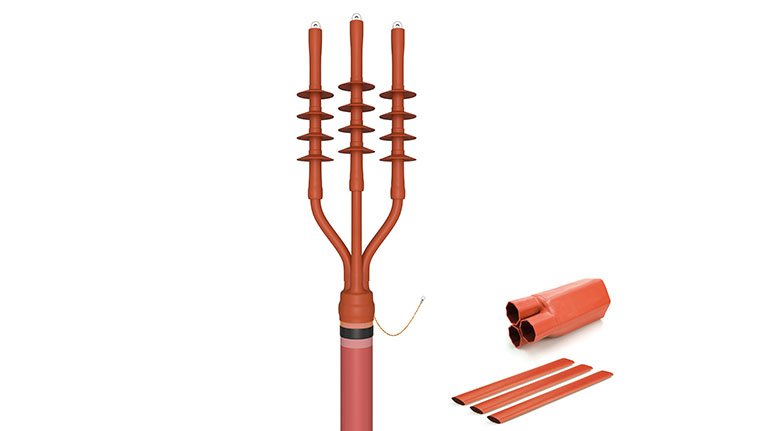

Kabelavslut MONOe3, 3‑ledare utomhus
Kabelavslut i varmkrymputförande för montering utomhus.
Varje sats innehåller materiel för 1 st 3-ledarkabel.
Fakta
Användning
- För rund plastisolerad 3-ledarkabel.
- 12-36 kV.
- Utomhus.
Egenskaper
- Varmkrymputförande.
Material
- Levereras med skruvkabelskor med 1 alternativt 2 hål.
Kabelavslut MONOe för 3-ledare, utomhus
– Skruvkabelskor med 1 hål
Art. Nr | Spänning | Area mm² | PEX Ø mm | Skruvkabelskor | Beteckning |
---|---|---|---|---|---|
E 07 096 80 | 12 kV | 25 – 95 | 12,0 – 20,0 | 1 hål för M12 | 12MONOe3.95SWx12x1 |
E 07 096 81 | 12 kV | 95 – 240 | 16,0 – 30,0 | 1 hål för M12 | 12MONOe3.240SWx12x1 |
E 07 096 82 | 12 kV | 300 – 400 | 22,0 – 36,0 | 1 hål för M12 | 12MONOe3.400SWx12x1 |
E 07 096 86 | 24 kV | 25 – 95 | 14,0 – 26,0 | 1 hål för M12 | 24MONOe3.95SWx12x1 |
E 07 096 87 | 24 kV | 95 – 240 | 18,0 – 34,0 | 1 hål för M12 | 24MONOe3.240SWx12x1 |
E 07 096 88 | 24 kV | 300 – 400 | 25,0 – 40,0 | 1 hål för M12 | 24MONOe3.400SWx12x1 |
E 07 096 92 | 36 kV | 50 – 95 | 24,0 – 32,0 | 1 hål för M12 | 36MONOe3.95SWx12x1 |
E 07 096 93 | 36 kV | 95 – 240 | 24,0 – 38,0 | 1 hål för M12 | 36MONOe3.240SWx12x1 |
E 07 096 94 | 36 kV | 300 – 400 | 28,0 – 46,0 | 1 hål för M12 | 36MONOe3.400SWx12x1 |
Kabelavslut MONOe för 3-ledare, utomhus
– Skruvkabelskor med 2 hål
Art. Nr | Spänning | Area mm² | PEX Ø mm | Skruvkabelskor | Beteckning |
---|---|---|---|---|---|
E 07 096 83 | 12 kV | 25 – 95 | 12,0 – 20,0 | 2 hål för M12 | 12MONOe3.150SWx12x2 |
E 07 096 84 | 12 kV | 95 – 240 | 16,0 – 30,0 | 2 hål för M12 | 12MONOe3.240SWx12x2 |
E 07 096 85 | 12 kV | 300 – 400 | 22,0 – 36,0 | 2 hål för M12 | 12MONOe3.400SWx12x2 |
E 07 096 89 | 24 kV | 25 – 95 | 14,0 – 26,0 | 2 hål för M12 | 24MONOe3.150SWx12x2 |
E 07 096 90 | 24 kV | 95 – 240 | 18,0 – 34,0 | 2 hål för M12 | 24MONOe3.240SWx12x2 |
E 07 096 91 | 24 kV | 300 – 400 | 25,0 – 40,0 | 2 hål för M12 | 24MONOe3.400SWx12x2 |
E 07 096 95 | 36 kV | 50 – 95 | 24,0 – 32,0 | 2 hål för M12 | 36MONOe3.150SWx12x2 |
E 07 096 96 | 36 kV | 95 – 240 | 24,0 – 38,0 | 2 hål för M12 | 36MONOe3.240SWx12x2 |
E 07 096 97 | 36 kV | 300 – 400 | 28,0 – 46,0 | 2 hål för M12 | 36MONOe3.400SWx12x2 |
