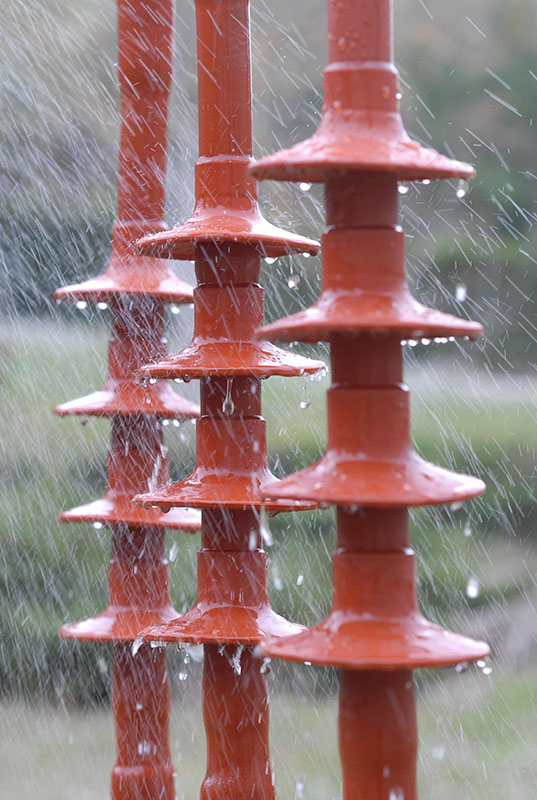

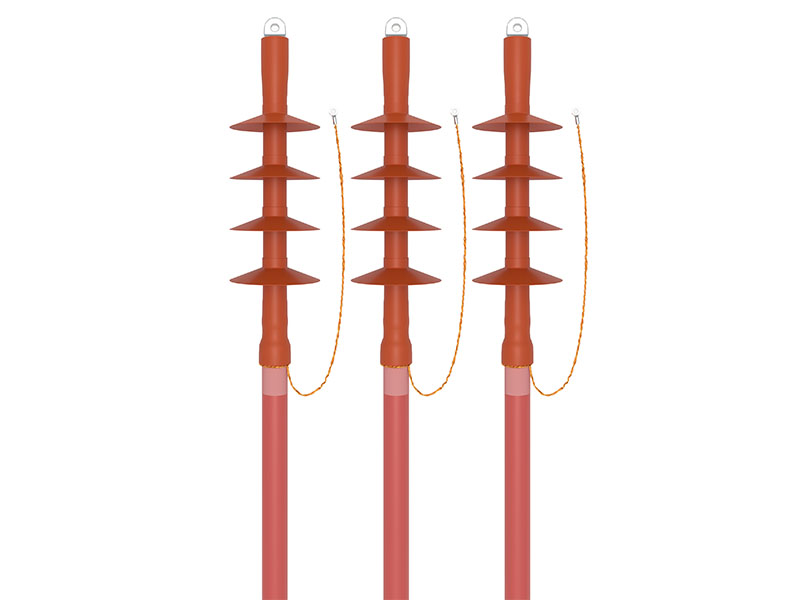

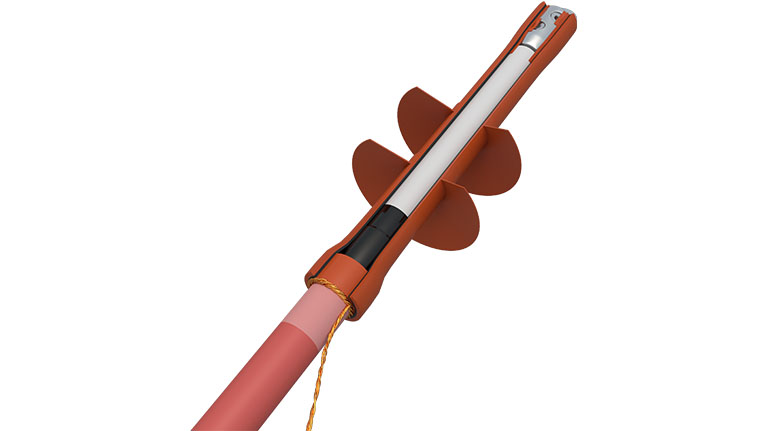

Kabelavslut MONOe1, 1‑ledare utomhus

Kabelavslut i varmkrymputförande för montering utomhus.

Varje sats innehåller materiel för 3 st 1-ledarkablar.


Fabrikat Nexans

Fakta

Användning

  • För rund plastisolerad 1-ledarkabel.
  • 12-34 kV.
  • Utomhus.

Egenskaper

  • Varmkrymputförande.

Material

  • Levereras med skruvkabelskor med 1 alternativt 2 hål.

Kabelavslut MONOe för 1-ledare, utomhus
– Skruvkabelskor med 1 hål

Art. NrSpänningArea mm²PEX Ø mmSkruvkabelskorBeteckning
E 07 096 5012 kV25 – 9512,0 – 20,01 hål för M123X12MONOe1.95SWx12x1
E 07 096 5112 kV95 – 24016,0 – 30,01 hål för M123X12MONOe1.240SWx12x1
E 07 096 5212 kV30018,0 – 32,01 hål för M123X12MONOe1.300SWx12x1
E 07 096 5312 kV40022,0 – 36,01 hål för M123X12MONOe1.400SWx12x1
E 07 096 5412 kV400 – 63026,0 – 42,01 hål för M123X12MONOe1.630SWx12x1
E 07 096 5512 kV400 – 63026,0 – 42,01 hål för M163X12MONOe1.630SWx16x1
E 07 096 6024 kV25 – 9514,0 – 26,01 hål för M123X24MONOe1.95SWx12x1
E 07 096 6124 kV95 – 24018,0 – 34,01 hål för M123X24MONOe1.240SWx12x1
E 07 096 6224 kV30020,0 – 38,01 hål för M123X24MONOe1.300SWx12x1
E 07 096 6324 kV40025,0 – 40,01 hål för M123X24MONOe1.400SWx12x1
E 07 096 6424 kV400 – 63030,0 – 46,01 hål för M123X24MONOe1.630SWx12x1
E 07 096 6524 kV400 – 63030,0 – 46,01 hål för M163X24MONOe1.630SWx16x1
E 07 096 7036 kV50 – 9524,0 – 32,01 hål för M123X36MONOe1.95SWx12x1
E 07 096 7136 kV95 – 24024,0 – 38,01 hål för M123X36MONOe1.240SWx12x1
E 07 096 7236 kV30026,0 – 42,01 hål för M123X36MONOe1.300SWx12x1
E 07 096 7336 kV40028,0 – 46,01 hål för M123X36MONOe1.400SWx12x1
E 07 096 7436 kV400 – 63032,0 – 52,01 hål för M123X36MONOe1.630SWx12x1
E 07 096 7536 kV400 – 63032,0 – 52,01 hål för M163X36MONOe1.630SWx16x1

Kabelavslut MONOe för 1-ledare, utomhus
– Skruvkabelskor med 2 hål

Art. NrSpänningArea mm²PEX Ø mmSkruvkabelskorBeteckning
E 07 096 5612 kV25 – 9512,0 – 20,02 hål för M123X12MONOe1.150SWx12x2
E 07 096 5712 kV95 – 24016,0 – 30,02 hål för M123X12MONOe1.240SWx12x2
E 07 096 5812 kV300 – 40022,0 – 36,02 hål för M123X12MONOe1.400SWx12x2
E 07 096 5912 kV400 – 63026,0 – 42,02 hål för M123X12MONOe1.630SWx12x2
E 07 096 6624 kV25 – 9514,0 – 26,02 hål för M123X24MONOe1.150SWx12x2
E 07 096 6724 kV95 – 24018,0 – 34,02 hål för M123X24MONOe1.240SWx12x2
E 07 096 6824 kV300 – 40025,0 – 40,02 hål för M123X24MONOe1.400SWx12x2
E 07 096 6924 kV400 – 63030,0 – 46,02 hål för M123X24MONOe1.630SWx12x2
E 07 096 7636 kV50 – 9524,0 – 32,02 hål för M123X36MONOe1.150SWx12x2
E 07 096 7736 kV95 – 24024,0 – 38,02 hål för M123X36MONOe1.240SWx12x2
E 07 096 7836 kV300 – 40028,0 – 46,02 hål för M123X36MONOe1.400SWx12x2
E 07 096 7936 kV400 – 63032,0 – 52,02 hål för M123X36MONOe1.630SWx12x2
