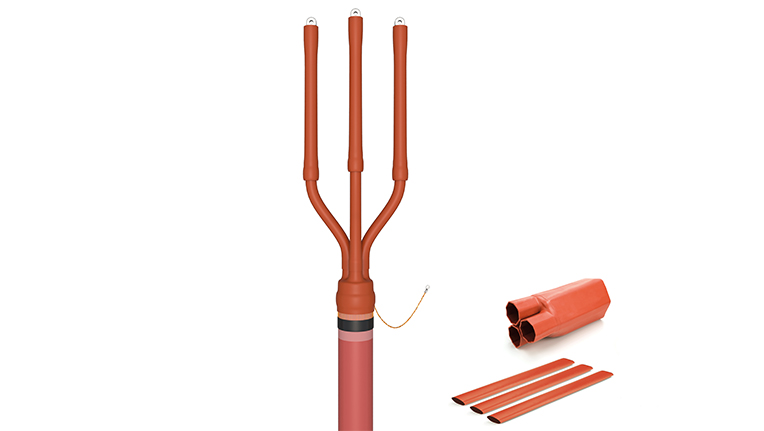

Kabelavslut MONOi3, 3‑ledare inomhus

Kabelavslut i varmkrymputförande för montering inomhus.

Varje sats innehåller materiel för 1 st 3-ledarkabel.


Fabrikat Nexans

Fakta

Användning

  • För rund plastisolerad 3-ledarkabel.
  • 12-36 kV.
  • Inomhus.

Egenskaper

  • Varmkrymputförande.

Material

  • Levereras med skruvkabelskor med 1 alternativt 2 hål.

Kabelavslut MONOi för 3-ledare, inomhus
– Skruvkabelskor med 1 hål

Art. NrSpänningArea mm²PEX Ø mmSkruvkabelskorBeteckning
E 07 096 3012 kV25 – 9512,0 – 20,01 hål för M1212MONOi3.95SWx12x1
E 07 096 3112 kV95 – 24016,0 – 30,01 hål för M1212MONOi3.240SWx12x1
E 07 096 3212 kV300 – 40022,0 – 36,01 hål för M1212MONOi3.400SWx12x1
E 07 096 3624 kV25 – 9514,0 – 26,01 hål för M1224MONOi3.95SWx12x1
E 07 096 3724 kV95 – 24018,0 – 34,01 hål för M1224MONOi3.240SWx12x1
E 07 096 3824 kV300 – 40025,0 – 40,01 hål för M1224MONOi3.400SWx12x1
E 07 096 4236 kV50 – 9524,0 – 32,01 hål för M1236MONOi3.95SWx12x1
E 07 096 4336 kV95 – 24024,0 – 38,01 hål för M1236MONOi3.240SWx12x1
E 07 096 4436 kV300 – 40028,0 – 46,01 hål för M1236MONOi3.400SWx12x1

Kabelavslut MONOi för 3-ledare, inomhus
– Skruvkabelskor med 2 hål

Art. NrSpänningArea mm²PEX Ø mmSkruvkabelskorBeteckning
E 07 096 3312 kV25 – 9512,0 – 20,02 hål för M1212MONOi3.150SWx12x2
E 07 096 3412 kV95 – 24016,0 – 30,02 hål för M1212MONOi3.240SWx12x2
E 07 096 3512 kV300 – 40022,0 – 36,02 hål för M1212MONOi3.400SWx12x2
E 07 096 3924 kV25 – 9514,0 – 26,02 hål för M1224MONOi3.150SWx12x2
E 07 096 4024 kV95 – 24018,0 – 34,02 hål för M1224MONOi3.240SWx12x2
E 07 096 4124 kV300 – 40025,0 – 40,02 hål för M1224MONOi3.400SWx12x2
E 07 096 4536 kV50 – 9524,0 – 32,02 hål för M1236MONOi3.150SWx12x2
E 07 096 4636 kV95 – 24024,0 – 38,02 hål för M1236MONOi3.240SWx12x2
E 07 096 4736 kV300 – 40028,0 – 46,02 hål för M1236MONOi3.400SWx12x2
